Назначение.

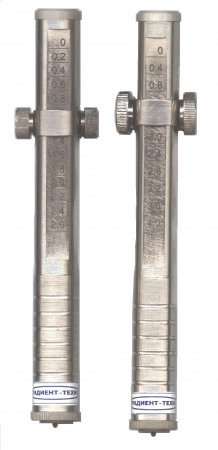

Твердомер шариковый ШТ-1.

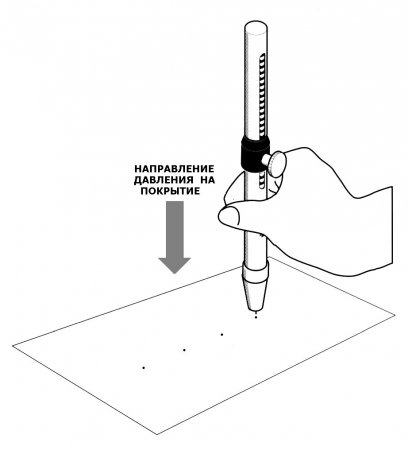

Твердомер ШТ-1 по ИСО 1518 и ИСО 6441 предназначен для быстрого определения твердости лакокрасочных, мастичных, пластиковых и других покрытий методом определения твердости по сопротивлению вдавливанию сферического наконечника диаметра 1 мм. ИСО 6441. Лаки и краски. Определение твердости покрытий по Кнупу по глубине отпечатка сферического наконечника с диаметром наконечника 1 мм.

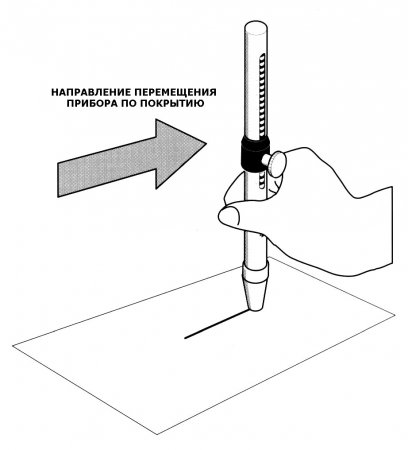

Прибор "Твердомер шариковый ШТ-1" предназначен для определения стойкости покрытия к царапанью при диаметре сферического наконечника 1 мм. ИСО 1518. Лаки и краски. Метод определения стойкости покрытия к царапанью.

Прибор можно применять на неровных поверхностях, поверхностях с кривизной и ограниченного размера.

Прибор применяется для определения твердости керамики, деревянных изделий.

Прибор имеет малый вес и может переноситься в кармане, позволяя применять его для контроля в ходе производственного процесса.

Посмотрите видеоролик измерения твердости покрытий.

Технические характеристики.

Заданное усилие давления на покрытие устанавливается натяжением пружины прибора и фиксируется при помощи стопорных винтов.

Диапазон устанавливаемого усилия давления на покрытие, F,

до 2,5 кг с шагом 0,2 кг (Модель №1);

до 4,0 кг с шагом 0,4 кг (Модель №2).

Рабочий диапазон температур эксплуатации, от -10 °С до +40 °С.

Конструкция.

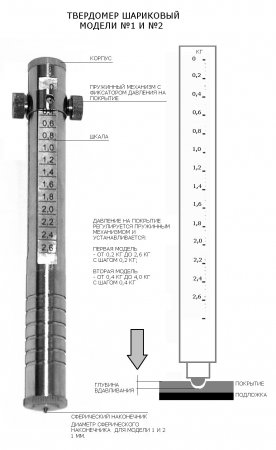

Прибор состоит из фиксирующего давление на покрытие устройства, в виде кольца со стопорными винтами, корпуса прибора с тарированной пружиной и сферического наконечника с диаметром наконечника 1 мм, выступающего за пределы контактной измерительной площадки прибора.

Прибор комплектуется двумя тарированными пружинами, позволяющими создать давление на покрытие – от 0 до 2,5 кг. и от 0 до 4,0 кг.

Величина устанавливаемого давления на покрытие считывается по шкале прибора, нанесенной на его корпус.

Давление наконечника на покрытие регулируется и устанавливается тарированным пружинным механизмом и за тем фиксируется стопорными винтами прибора.

Применение.

Прибор можно применять на неровных поверхностях, поверхностях с кривизной и ограниченного размера.

Прибор имеет малый вес и может переноситься в кармане, позволяя применять его для контроля в ходе производственного процесса.

Прибор состоит из фиксирующего давление на покрытие устройства, в виде кольца со стопорными винтами, корпуса прибора с тарированной пружиной и сферического наконечника с диаметром наконечника 1 мм, выступающего за пределы контактной измерительной площадки прибора.

Давление наконечника на покрытие регулируется и

устанавливается тарированным пружинным механизмом и за тем фиксируется стопорными винтами прибора.

Диапазон устанавливаемого давления наконечника на покрытие:

от 0 до 2,5 кг с шагом 0,2 кг (Модель прибора №1).

от 0 до 4,0 кг с шагом 0,4 кг (Модель прибора №2).

Величина устанавливаемого давления на покрытие считывается по шкале прибора, нанесенной на его корпус.
